ایزولاتور جریان ایزولاتور سیگنال آنالوگ

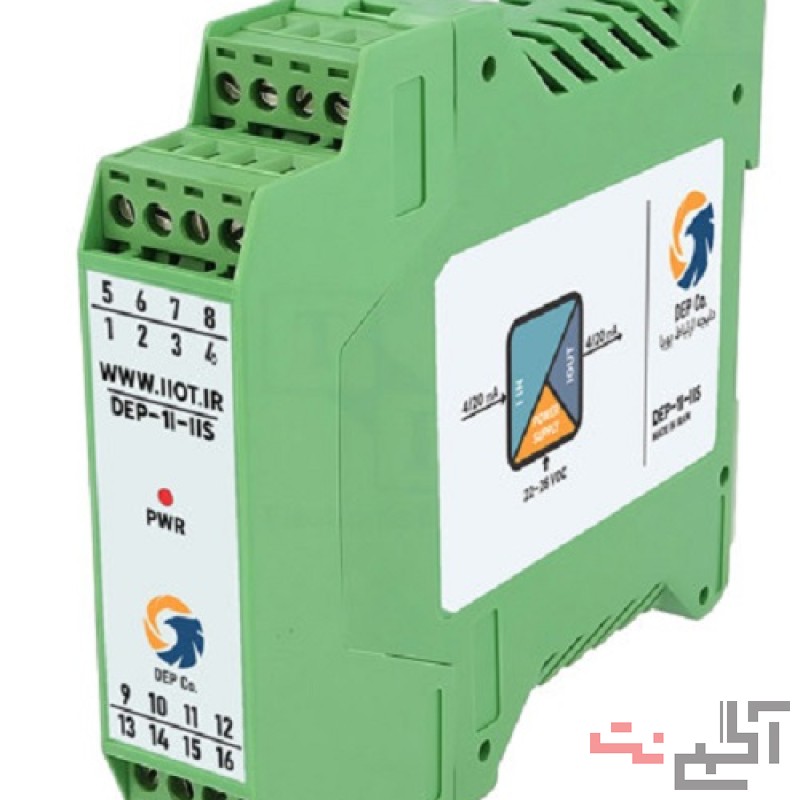

مبدل DEP-1I-IIS یک ایزولاتور جریان است که برای جداسازی سیگنال آنالوگ 4~ 20 mA به کار می‌رود. این مبدل از ورودی جریان در دو حالت اکتیو و پسیو پشتیبانی می‌کند. این مبدل از ایزولاسیون گالوانیکی سه ‌طرفه بین مدار منبع تغذیه، ورودی‌ و خروجی استفاده می‌کند. این مکانیسم ایزولاسیون، با ایجاد یک سپر محافظتی قوی، از انتقال خطرات احتمالی مانند جرقه، افزایش ولتاژ یا اتصال کوتاه در سطح فیلد به بخش کنترل جلوگیری کرده و همچنین از ایجاد حلقه زمین ممانعت می‌کند. به این ترتیب، تجهیزات کنترلی از آسیب محافظت شده و عملکرد سیستم پایدار می‌ماند.
همچنین یک عدد مولتی‌ترن برای کالیبراسیون دقیق خروجی‌ جریان در دسترس است.
ایزولاتورهای سیگنال در صنعت به دلایل مختلفی استفاده می‌شوند که مهم‌ترین آنها عبارتند از:
• محافظت از تجهیزات: ایزولاتورها می‌توانند از تجهیزات حساس در برابر ولتاژهای بالا و نویزهای الکتریکی محافظت کنند. این حفاظت می‌تواند جلوی آسیب‌های جدی به دستگاه‌ها و سیستم‌ها را بگیرد.
• جدا کردن زمین‌های مختلف: در بسیاری از سیستم‌های صنعتی، ممکن است زمین‌های مختلفی وجود داشته باشد که نیاز به جداسازی دارند تا از مشکلات مربوط به حلقه‌های زمین (ground loops) جلوگیری شود. ایزولاتورها این امکان را فراهم می‌کنند که سیگنال‌ها بدون انتقال مستقیم بین زمین‌ها منتقل شوند.
• افزایش دقت سیگنال‌ها: ایزولاتورها می‌توانند سیگنال‌ها را از نویزها و تداخل‌های الکتریکی جدا کرده و دقت سیگنال‌های اندازه‌گیری یا کنترل را افزایش دهند. این موضوع به ویژه در سیستم‌های اندازه‌گیری دقیق اهمیت دارد.
• Input: 4 ~ 20 mA(Active/Passive)
• Output: 4 ~ 20 mA (Active/Passive)
• Max Transmission Accuracy: ±0.1% F.S(@ 25°C)
• Max Linearity Error: 0.02 % F.S
• Max Temperature Coefficient: < 100 ppm/K(Typ. 75 ppm/K)
• Isolation: 1,5 KVAC at 3-way
• Nominal Voltage: 24 V DC
• Input Range: 22 ... 26 V DC
• Power Consumption: < 2.5 W (Full Load)
• Connection via screw terminals
• DIN Rail Mounting
• A 24 VDC isolated power supply is available for sensor power
• one multiturn potentiometers are provided for individual calibration of current output.
